회전형 통기건조기 |
|
구조 |
| |
회전형 통기건조기는 회전하는 드럼(DRUM)과 고정되 있는 흡기·배기용 후드(Hood)로 구성되어 있습니다.
회전하는 드럼의 내벽사이는 강판으로 되어있고, 내면에는 피건조물에 퀄런액션을 발생하게 하여 로우버(Louver)를
취할 수 있도록 되어있습니다.
피건조물은 드럼의 경사도가 회전에 의한 퀄린 액션에 따라 부드럽고 자연스럽게 혼합·건조시키면서 차례로 출구쪽으로
이동합니다. 열풍은 측면 하부에서부터 피건조물의 층층을 통기하여 위쪽으로 배기시킵니다. |
| |
|
|
조작시의 예 |
| 재료명 |
재료형태 |
재료처리량
kg/H |
재료수분
% W.B |
제품수분
% W.B |
| 고분자응집제 |
Gel모양의 파쇄물 |
560 |
78 |
13 |
| 플라스틱 |
Gel모양의 파쇄물 |
1300 |
24 |
0.2 |
| 목재칩 |
15'×0.1'×30' |
1350 |
30 |
3 |
| 성냥목 |
2 × 50' |
630 |
55 |
5 |
| 비타민강화맥 |
파쇄립 |
1400 |
40 |
18 |
| 찐쌀 |
미립형태 |
1100 |
24 |
13 |
| 생선묵얇게썬것 |
비늘형태 |
330 |
62 |
7 |
| 미역 |
비늘형태 |
330 |
62 |
7 |
| Dog Food |
10 Φ 둥근형태 |
1000 |
18 |
10 |
| Dog Food |
5 Φ 둥근형태 |
1800 |
24 |
7 |
|
 |
|
본기만이 가지고 있는 뛰어난 기능 |
| |
재료의 흐름과 평행으로 송풍하는 일반적인 회전건조기와 비교하면 다량의 열풍을 공급할 수 있고, 게다가 온도·풍량·순환량은
건조시켜 나가는데 오차가 없으며, 각 섹션을 임의대로 설정할 수 있습니다.
건조시간 조절은 댐(Dam)의 개폐도, 드럼의 회전수에 따라 용이하게 진행되어 갑니다.
부착성이 있는 어떠한 피건조물에 대해서는 드럼 내면에 이형체를 코팅했으므로 부착방지도 가능하게 되어있습니다.
회전식과 통기식 이 두가지 방식을 이상적으로 결합시킨 본 건조기는 대량 건조에서도 얼룩없이 건조시킬 수 있으며,
입상(알맹이), 후레이크(Flake)상, 소괴상(작은덩어리) 등의 건조물에 가장 적합한 건조기입니다. |
| |
|

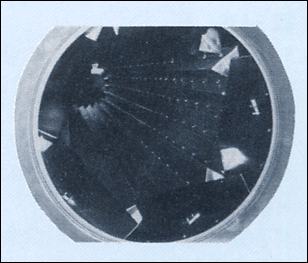

< 본체 드럼 내부 >
|
사양 |
|
|
설치칫수(mm) |
사용능력(KW) |
드럼용적
(㎥) |
| 길이 |
폭 |
높이 |
본체 |
송풍기 |
배풍기 |
| RTA-30 |
3,620 |
1,500 |
2,800 |
0.4 |
3.7 |
0.4 |
2.2 |
| RTA-60 |
7,370 |
3,400 |
2,850 |
1.5 |
3.7×2 |
15 |
4.4 |
| RTA-90 |
9,860 |
3,500 |
3,910 |
2.2 |
3.7×3 |
2.2 |
6.6 |
| RTA-120 |
13,000 |
4,000 |
4,200 |
3.7 |
3.7×4 |
2.2×2 |
8.8 |
| RTA160 |
14,000 |
5,300 |
5,200 |
5.5 |
3.7×4 |
3.7×2 |
10.2 |
| RTA형은 드럼의 지름은 960mmΦ이지만, 760mmΦ 및 1,160mmΦ의 SRTA형도
제작하고 있습니다. 또한 설계칫수, 송·배풍기는 사양조건에 따라 다릅니다. |
|
|
