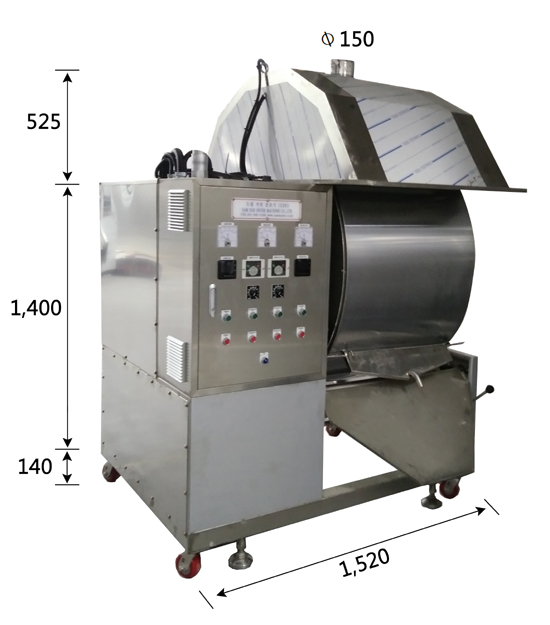

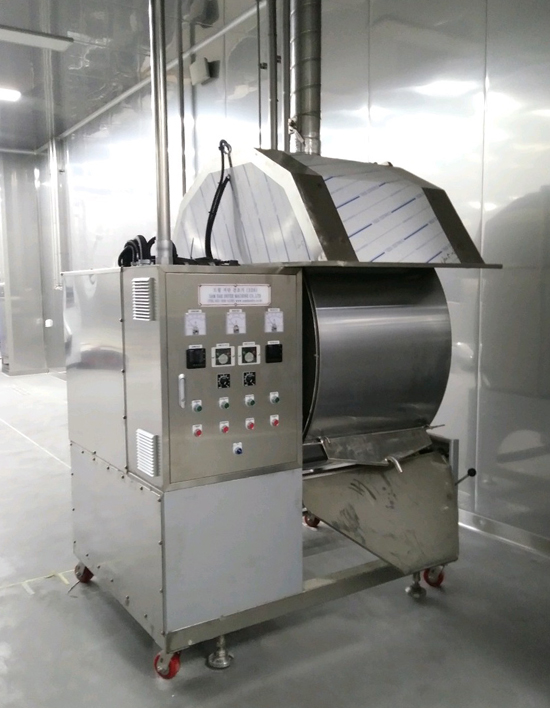

모델명 : 드럼지단건조기(DRUM DRYER) FLAKE

특징 / Features

	1.	회전 DRUM 가열온도(130℃) 표면에 원료가 부착되면서 원단 모양으로 건조가 형성된다.
	2.	혼합 믹셔된 원료를 기어 PUMP에 의해서 일정하게 압력을 주면 DRUM 회전에 의해서 원단모양으로 연속식으로 건조를 할 수 있다.
	3.	DRUM 온도를 균일하게 가열하게끔 SCR CONTROL 방식이다.

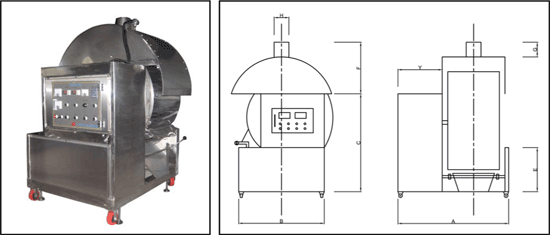

Model No.	D-W	A	B	C	E	F	G	H	Y	HEATER	MOTOR
DR 01	960-500	1300	950	1040	400	350	200	200	600	28KW	0.75KW
DR 02	1100-600	1400	1000	1180	500	400	200	200	600	30KW	0.75KW
DR 03	1250-750	1500	1160	1330	600	500	200	200	600	35KW	0.75KW

>> PDF 파일 설명서 <<- 클릭

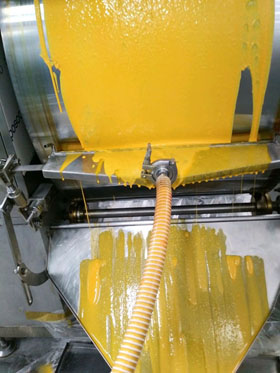

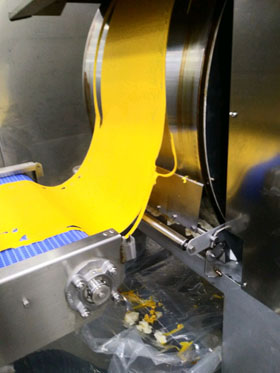

* 계란후레이크 / 당근후레이크 / 단호박후레이크

1. Drum Dryer 원리 (No.326)

Drum Dryer(드럼 건조기)는 회전식 원통(Drum) 외벽에 액상 또는 띠 모양의 물질을 도포한 후, 고온의 Drum 표면과의 열전도 방식으로 빠르게 건조시키는 장치입니다.

1) 건조 메커니즘:
Drum은 내열전도형으로 가열되며, 액상 원료는 Drum 통 외벽에 얇게 도포되어 회전하면서 열전도에 의해 수분이 증발합니다.

2) 제품 포장:
건조된 물질은 스크래치에 의해 Drum에서 떨어져 스크래치 하부에 위치한 스크류 컨베이어(Screw Conveyor)로 이동 후 포장됩니다.

3) 적용 대상:
점성 있는 액상 또는 반고체형 원료에 적합하며, 연속 건조가 가능합니다. 특히 크림형, 점성이 강한 물질에 효과적입니다.

4) 기종 선택:
- 싱글 Drum Dryer
- W형(Dual Drum) Dryer: 동일한 전동장치로 회전하는 두 개의 Drum을 사용하는 방식. ? 삼대 건조기 적용 모델로는 No.324, No.326 입니다.

2. Drum Dryer적용 범위

Drum Dryer는 다음과 같은 업종에서 점성이 높고 주로 액체 재료를 건조하는데 사용됩니다

● 주요 산업:
   화학, 염료, 제약, 식품, 야금, 효모 등

● 적용 원료 예시:
   - 쌀가루, 시리얼, 감자전분, 알파전분
   - 정수제, 황산구리, 염료효모
   - 향균소, 녹말풀, 폐수추출단백질, 페니실린 박테리아

● 가열/건조 방식:
   - STEAM , 열매, 냉각이 필요한 경우 냉수 냉각용로 사용

● 도포 방식:
   - 침지식(Immersion type)
   - 스프레이식(Spray type)

3. Drum Dryer 특징

항목	설명
열효율	열전도 방식으로 Drum 전체에 균일한 열 분포 → 열효율 80~90%
조작 유연성	액상의 농도, 도포 두께, Drum 속도, 온도 조절로 다양한 조건 대응 가능
건조시간	매우 짧은 건조 시간 (약 30~60초)
건조율	도포 두께: 약 0.5~1.5mm 증발속도: 20~70kg H₂O/㎡·h
생산능력	Drum 면적: 단일 Drum 기준 최대 12㎡ 생산량: 50~2,000kg/h (물질 특성 및 운전조건에 따라 변동)
에너지 사용	주로 포화 수증기(STEAM)를 사용하여 에너지 효율 높음

4.Drum Dryer 구조 형식

형식	설명
싱글 Drum	한 개의 Drum으로 구성. 액상 또는 묽은 펄프형 물질에 적합
W형 Drum (Double Drum)	동일한 구동장치로 작동되는 쌍둥이 Drum 구성. 두 Drum 사이에 물질이 도포되어 양면에서 동시 건조 가능
